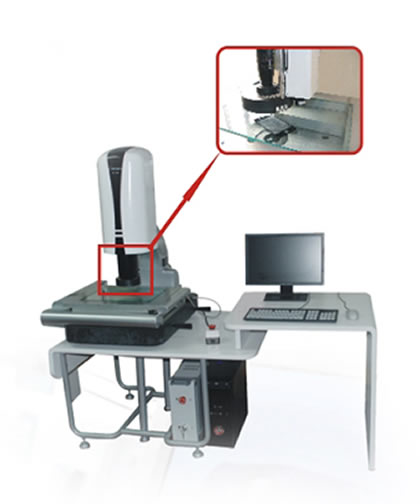

NVL300-MCH高度測量儀 添加時間：2018/4/9
產品詳情
基本信息
| 品牌： | 3DFAMILY | 型號： | NVL300-MCH | 操作方式： | 自動 |
| 功能： | 三維測量 | 精度 ： | 3μm | 軟件： | 新版CNC軟件 |
| 其它型號： |
|
||||
產品介紹
NVL300-MCH高度測量儀是智泰集團最新推出的針對精密工件高度質量控制的測量儀。儀器采用全進口激光測頭，確保測量數據的高效率、準確性及儀器的長使用壽命，儀器采用專業傳動模組、模塊化設計及全新人性化設計的軟件，可以對工件高度度進行高效率、非接觸的測量。
產品特點
1、激光非接觸測量，不損傷工件。
2、高數據采集頻率，保證高效率測量。
3、激光測頭精度<0.5um，保證高精度測量。
4、外形設計美觀，內部緊湊，體積小。
5、模組化設計，組裝維護更方便。
6、絲桿傳動，低噪音，定位準確，運行更平穩。
7、高集成化電路設計，智能判斷故障點。
8、新版CNC 軟件，界面友好，操作簡單，穩定性強。
2、高數據采集頻率，保證高效率測量。
3、激光測頭精度<0.5um，保證高精度測量。
4、外形設計美觀，內部緊湊，體積小。
5、模組化設計，組裝維護更方便。
6、絲桿傳動，低噪音，定位準確，運行更平穩。
7、高集成化電路設計，智能判斷故障點。
8、新版CNC 軟件，界面友好，操作簡單，穩定性強。
技術參數
|
具體型號
|
NVL300-MCH
|
|
測量行程(X/Y/Z)(mm)
|
300x200x150
|
|
激光測頭精度
|
<0.5μm
|
|
激光測頭型號
|
S/T
|
|
X、Y軸精度
|
E2=(3+L/200)μm
|
|
X、Y軸重復性
|
<3μm
|
|
Z軸精度
|
E1=(3+L/200)μm
|
|
Z軸重復性
|
<3μm
|
|
X、Y軸加速度
|
0-250mm/s^2
|
|
Z軸加速度
|
0-110mm/s^2
|
|
X、Y軸速度
|
0-150mm/s
|
|
Z軸速度
|
0-50mm/s
|
|
光學尺分辨率
|
1μm(0.5μm可選)
|
|
A軸轉動范圍
|
360°
|
|
A軸轉動最大速度
|
25°/s
|
|
A軸轉動分辨率
|
0.00125°
|
|
A軸重復定位精度
|
<0.005°
|
|
工作臺材質
|
硬鋁合金
|
|
臺面承重
|
30kg
|
|
底座材質
|
花崗巖
|
|
整機尺寸
|
620x790x875
|
|
整機重量
|
180
|
|
運動控制方式
|
半閉環
|
|
使用環境
|
電源供給：110V～220V±10% 50/60HZ 溫度：20℃ 濕度：45%～75%
|
|
保固期
|
1年
|
應用領域
|
| 電腦外殼 筆記本外殼 手機電路板 |
|
| 手機配件 手機外殼 筆記本電路板 |
| 由于產品性能的不斷改進,本型錄所有機臺圖片僅供參考，以實際出機為準。 |
檢測實例

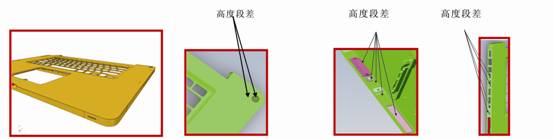

測量工件側面高度差
1.采用非接觸式激光測量及影像測量；
2.精度:≦0.005mm；
3.方便上下料件；
4.軟件程式控制批量檢測物件，可輸出數據報表，軟件可自定義公差，自動判定OK/NG；
5.測量設備必須運行穩定，可24小時連續操作。
1.采用非接觸式激光測量及影像測量；
2.精度:≦0.005mm；
3.方便上下料件；
4.軟件程式控制批量檢測物件，可輸出數據報表，軟件可自定義公差，自動判定OK/NG；
5.測量設備必須運行穩定，可24小時連續操作。
