產品展示當前位置：首頁 > 產品展示

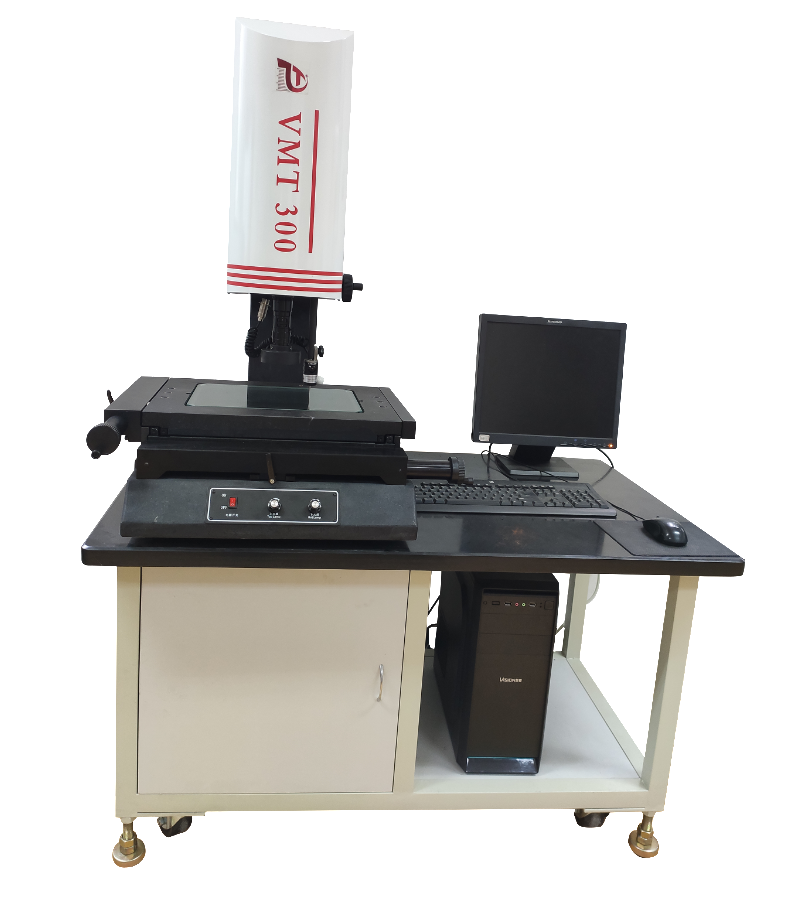

3D光學影像測量儀VMLT系列 添加時間：2018/4/9
產品詳情
基本信息
| 型號： | VMT300 | 操作方式： | 手動 | ||
| 功能： | 三維測量 | 精度 ： | 3μm | 軟件： | 三維軟件 |
| 其它型號： |
VML250,300,400,500;VML250T.....VML500T
|
||||
·產品介紹
VMT系列是一款初級3D光學影像測量儀，它采用高清連續變倍鏡頭，影像可實現28-180連續變倍，Z軸裝有光柵尺，可影像測量高度，同時可配英國RENISHAW高性能接觸式測頭，并配送Φ1、Φ2探針，結合軟件做精確的高度和平面度等測量。
·產品特點
1、花崗石底座和立柱，機構永不變形。
2、Z軸采用交叉導軌加配重塊的全新設計，鏡頭上下升降受力均衡確保精度。
3、激光定位指示器，快速尋找被測量工件位置。
4、鏡頭：高清連續變倍鏡頭。
5、X、Y、Z裝有光柵尺，定位精度高，可做高度測量。
2、Z軸采用交叉導軌加配重塊的全新設計，鏡頭上下升降受力均衡確保精度。
3、激光定位指示器，快速尋找被測量工件位置。
4、鏡頭：高清連續變倍鏡頭。
5、X、Y、Z裝有光柵尺，定位精度高，可做高度測量。
·技術參數
|
型號 |
VMT250 |
VMT300 |
VMT400 |
VMT500 |
||
|
量測行程(X/Y/Z) |
250*150*200(mm) |
300*200*200(mm) |
400*300*200 |
500*400*200 |
||
| 全機尺寸(L/W/H) | 800*500*1650 mm | 800*500*1650 mm | 980*650*1650 | 1160*800*1650 | ||
| 機臺承重 | 30kg | |||||
| 操作方式 | 手動（可切換快速移動） | |||||
| 放大倍率 | 光學放大率：0.7--4.5X，影像放大率：28--180X | |||||
| 電源要求 | 110V-220V ±5% 50/60HZ | |||||
| 光學尺解析度 | 0.001mm | |||||
| 線性精度 (X/Y/Z) | (3+L/200)μm | |||||
| X/Y/Z軸量測精度 | ±2μm | |||||
| 重復性 | ±1μm | |||||
| CCD | 高清彩色(43萬象素Sony CCD Sensor) | |||||
| 測量軟件 | 最新測量軟件 | |||||
| 適合環境 | 溫度：20-25 oC 濕度：50%-60% | |||||
| 保固期 | 一年 | |||||
