·基本信息
|
型號： |
VMH600 |
|
|
操作方式： |
自動 |
|
功能： |
二維測量 |
精度 ： |
3μm |
軟件： |
自動軟件 |
|
其它型號： |
VMH700 VMH500 |
||||
·
產品介紹

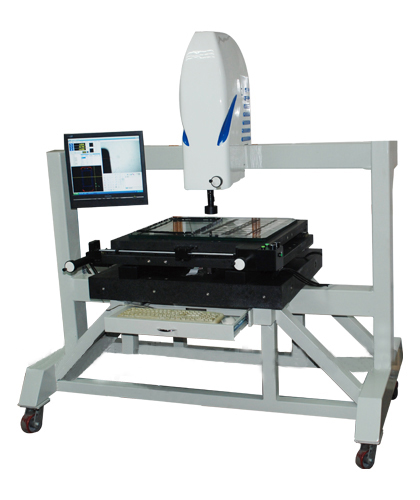

VMH 系列—H 型鋼架大型程光學影像測量?jī)x采用全新設計：工作臺采用大理石桌面，性能更加穩定，Z 軸和調光板采用全新的前置設計方便操作，并配有17 寸液晶顯示器，采用3DFAMILY Step Zoom鏡頭，結合軟件在固定倍率下無需校正；在軟件方面，采用OVM 半自動測量軟件，功能更加強大，性價比高。
·產品特點
1、花崗石底座和立柱，機構永不變形。
2、Z軸前置傳動系統，便利操作。
3、鏡頭：Step-Zoom定格卡位鏡頭，結合軟件在固定倍率下無需線性校正。
4、隨機附有自行研發的多用途校正片，不但可以進行教學演練還可以進行精度校正。
5、自動測量軟件。
·技術參數
|
儀器具體型號 |
VMH600 |
|
上平臺尺寸 |
850*850 |
|
玻璃臺尺寸 |
668*668 |
|
(X/Y/Z軸)量測行程 |
600*600*300 |
|
全機尺寸(含電腦)(mm) 備注：高度若為鈑金頭蓋則減50MM |
2100*1200*2025 |
|
儀器底座和立柱材料 |
高精度花崗石 |
|
CCD |
41萬像素高清彩色 |
|
X,Y軸量測精度 |
（3+L/200）μm |
|
放大倍率 |
Step Zoom光學放大率：0.7-4.5X，影像放大率：28-180X |
|
光學尺解析度 |
1 μm |
|
重復性 |
2 μm |
|
操作方式 |
手動 |
|
電源供給 |
110/220V |
|
合適溫度，濕度 |
溫度：19°-24°，濕度：45%-75% |
|
保修期 |
1年 |
