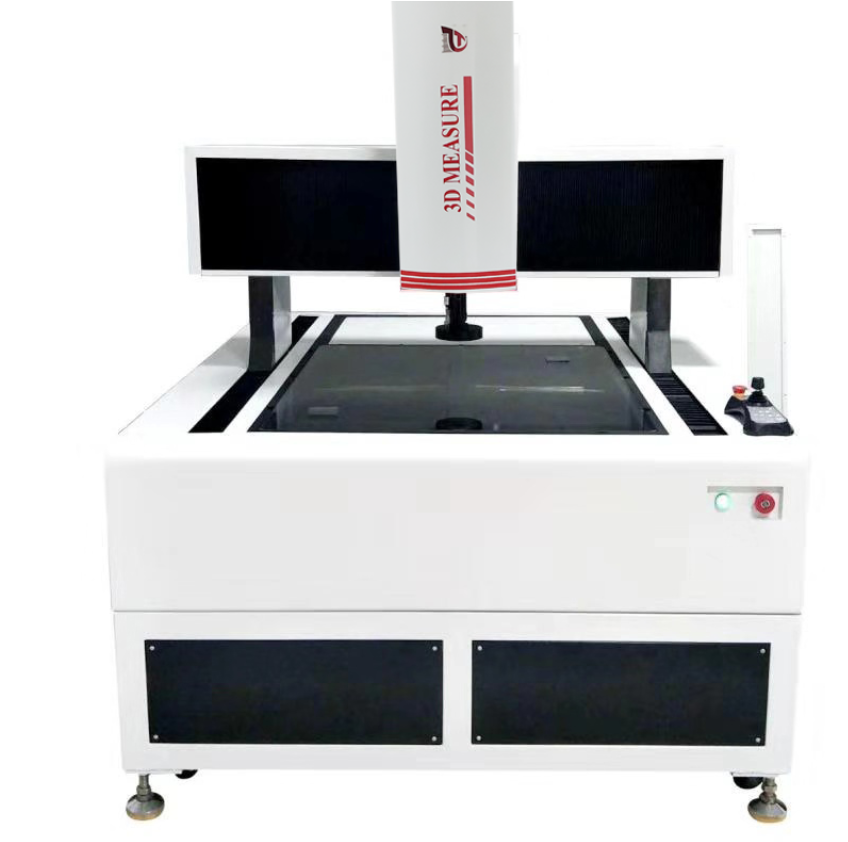

NV1200大行程系列量測儀 添加時間：2018/4/9
產品詳情
基本信息
產品介紹
NV系列大行程系列量測儀是我公司又一創新力作，產品擁有多項專利設計，彌補了目前市場上銷售各品牌大行程機型的多項缺陷。
產品特點
1、導軌直接固定在大理石上，保證導軌運行的俯仰及偏擺精度。
2、燈源，皮帶牽引，光學尺三部分獨立分開，減少相互影響。
3、皮帶中心牽引，保證傳動的平衡性與平穩性。
4、橫梁拱形設計，提高X軸橫梁的剛性。
5、Z軸集成化設計，輕松兼容40相燈，激光等常規功能。
控制柜與機身一體設計，減少機臺走線長度。
6、大理石按照量具標準制定長寬厚尺寸，保證最基礎精度。
7、頭蓋分離式設計，可翻轉打開，方便維護維修
8、增加減速位置開關，防止機臺沖撞限位。
9、限位減速電路板集成設計，便于安裝調試。
10、主控電路設計，增加機臺狀態顯示，便于監控機臺的狀態。
11、電機動力線，編碼線分離走線方式，降低內部電路干擾。
12、控制柜強電弱電分離，強電部分，多級濾波以及過電壓過電流保護。
13、鑰匙開關，緊急停止開關，緊急狀態的處理方式。
14、使用最新自動測量軟件。
2、燈源，皮帶牽引，光學尺三部分獨立分開，減少相互影響。
3、皮帶中心牽引，保證傳動的平衡性與平穩性。
4、橫梁拱形設計，提高X軸橫梁的剛性。
5、Z軸集成化設計，輕松兼容40相燈，激光等常規功能。
控制柜與機身一體設計，減少機臺走線長度。
6、大理石按照量具標準制定長寬厚尺寸，保證最基礎精度。
7、頭蓋分離式設計，可翻轉打開，方便維護維修
8、增加減速位置開關，防止機臺沖撞限位。
9、限位減速電路板集成設計，便于安裝調試。
10、主控電路設計，增加機臺狀態顯示，便于監控機臺的狀態。
11、電機動力線，編碼線分離走線方式，降低內部電路干擾。
12、控制柜強電弱電分離，強電部分，多級濾波以及過電壓過電流保護。
13、鑰匙開關，緊急停止開關，緊急狀態的處理方式。
14、使用最新自動測量軟件。
技術參數
|
具體型號
|
NV1200
|
|
測量行程
|
1000×1200×200
|
|
全機尺寸
|
2500×1900×1407
|
|
X、Y軸精度
|
(4+L/250) μm
|
|
Z軸精度
|
(3+L/150) μm
|
|
速度
|
XY軸加速度400 mm/s2 Z軸加速度200 mm/s2
XY軸速度200mm/s Z軸速度80 mm/s |
|
光學尺解析度
|
1μm(0.5μm可選)
|
|
CCD
|
日本SONY高清晰CCD
|
|
燈源
|
下輪廓燈：白色；
上表面燈：分區控制40相燈，白色 |
|
鏡頭
|
全自動Navitar變焦鏡頭 6.5:1
|
|
放大倍率
|
光學放大倍率：1X-6X；影像放大倍率：25X-142X
|
|
操作方式
|
自動
|
|
軟件
|
自動測量軟件
|
|
機臺承重
|
30kg
|
|
使用環境
|
電源供給：110V～220V±10% 50/60HZ
溫度：20±5℃ 濕度：45%-75% |
|
保修期
|
1年
|
應用領域
廣泛應用于手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量
